MIKROTIK

MikroTik RouterOS™ adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot.

Router RB750

RB750 adalah routerboard yang sangat mungil dan diperuntukkan bagi penggunaan SOHO. Memiliki 5 buah port ethernet 10/100, dengan prosesor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V.
Add caption

Spesifikasi RB750 :


Groove A 52HPn (Access Point 2GHz/5Ghz)

Groove adalah Model seri outdoor terkecil, sepenuhnya Feature RouterBOARD powered by RouterOS. Weatherproof, tahan lama dan siap untuk digunakan. Ia memiliki satu 10/100 Ethernet port dengan dukungan PoE dan built-in 500mW radio nirkabel 802.11a/b/g/n. Dengan teknologi Nv2 TDMA, 125Mbit agregat throughput adalah mungkin, hanya dibatasi oleh port ethernet.

Spesifikasi Groove A 52HPn (Access Point 2GHz/5Ghz) :


Wireless Indoor RB493 (1 bh AP ABG)

Routerboard RB493 (Atheros 7130 CPU, 64MB MB RAM, 64MB NAND Storage) dengan RouterOS (Level 4 CF) dalam kemasan kotak indoor yang ringkas, dengan 9 (sembilan) buah port ethernet 10/100 dan satu buah wireless minipci R52. Sudah termasuk 1 buah adaptor 24 Volt.

Spesifikasi Wireless Indoor RB493:


Wireless Outdoor RB711UA-2HnD (1 bh AP BGN) + Sectoral 120

Produk dengan routerboard embedded RB711 dengan high power wireless access point 2,4 GHz (dual polarity), 400Mhz Atheros CPU, 64MB RAM, outdoor case dan routeros L4. Sudah termasuk adaptor dan PoE, dilengkapi dengan antenna sectoral N 2.4Ghz-120 derajat.

Spesifikasi Wireless Outdoor RB711UA-2HnD :


RouterBoard RB411U

BOARD ONLY - RB411U merupakan routerboard yang didesain sebagai akses point entry level. Dengan processor Atheros 300MHz dan 1 buah slot USB, serta menggunakan Mikrotik RouterOS level 4. Memiliki 1 port ethernet dan 1 slot minipci dan 1 slot MiniPCI-e.

Spesifikasi RouterBoard RB411U:

Gigabit Ethernet 4 Ports PCI-e (Atheros)

Gigabit Ethernet card memiliki empat 10/100/1000T port Gigabit Ethernet pada kartu tunggal, memberikan Anda kesempatan untuk menambahkan lebih banyak port ke router Anda, dan menyimpan berharga slot PCIe. Bawa throughput maksimum dan kepadatan port ke perangkat Anda, dan dengan PCIe.


Spesifikasi Gigabit Ethernet 4 Ports PCI-e (Atheros):
  • Format: PCIe x4
  • Ethernet: Four independent 10/100/1000 Mbit Gigabit Ethernet ports with Auto-MDI/X
  • Dimensions: 150 mm x 69 mm (excluding bracket)
  • Operating System: RouterOS, Windows, Linux
  • Checksum offload features for IP, TCP, and UDP, lowering CPU utilization and optimizing network performance
  • Wake-On- LAN (WOL) and AMD Magic PacketTM.
  • IEEE 802.3x compliant flow control support
  • Interrupt coalescing
  • Advanced DSP architecture implementing digital adaptive equalization, echo and crosstalk cancellation
  • Cable Diagnostic Test (CDT) for open, short cable, cable length detection, and incorrect or mismatched impedance.
  • Intelligently reduces power based on cable length detected
  • Green Ethernet feature support
  • Supports Energy Star 4.0





R52H Wireless Minipci 350mW ABG

Wireless MiniPCI produksi Mikrotik yang bekerja sesuai dengan standar 802.11a+b+g, untuk aplikasi wirelesss broadband. Bekerja pada frekuensi 2.192-2.539 dan 4.920-6.100GHz  dengan power maksimal 350 mWatt. Sangat sesuai dengan RouterOS Mikrotik.

Spesifikasi R52H Wireless Minipci 350mW ABG:Chipset: Atheros AR5414
  • Standards: IEEE802.11a, IEEE802.11b, IEEE802.11g
  • Media Access: CSMA/CA with ACK architecture 32-bit MAC
  • Security: Hardware-based 64/128 bit WEP, TKIP and AES-CCM encryption, WPA, WPA2, 802.1x
  • Modulation: 802.11b+g: DSSS, OFDM for data rate >30Mbps, 802.11a: OFDM
  • Host Interface: Mini-PCI form factor; Mini-PCI Version 1.0 type 3B suggested only for motherboards that are produced after 2004
  • Connectors: Two U.fl connectors
  • Wi-Fi: WECA Compliant
  • Certifications: FCC, EC
  • Powering: 3.3V +/- 10% DC; 800mA max (600mA typ.)
  • Frequencies:
    - 802.11b/g 2.192 – 2.507 (5 MHz step); 2.224 – 2.539 (5MHz step)
    - 802.11a 4.920 – 6.100 (5 MHz step)
  • Transfer Data Rate:
    - 802.11b:11,5.5,2,1 Mbps, auto-fallback
    - 802.11g(Normal mode):54,48,36,24,18,12,9,6 Mbps, auto-fallback
    - 802.11g(Turbo mode):108,96,72,48,36,24,18,12 Mbps, auto-fallback
    - 802.11a(Normal mode):54,48,36,24,18,12,9,6 Mbps, auto-fallback
    - 802.11a(Turbo mode):108,96,72,48,36,24,18,12 Mbps, auto-fallback
  • Output Power / Receive Sensitivity:
    - IEEE 802.11a: 24dBm / -90dBm @ 6Mbps, 19dBm / -70dBm @ 54Mbps
    - IEEE 802.11b: 25dBm / -92dBm @ 1Mbps,25dBm / -87dBm @ 11Mbps
    - IEEE 802.11g: 25dBm / -90dBm @ 6Mbps, 20dBm / -70dBm @ 54Mbps
    * with RouterOS v2.9 and newer, tested to comply with IEEE802.11 BER specs
  • Supported OS: MikroTik RouterOS, Windows XP, GNU/Linux
  • Operation Temp.: -20°C to 70°C
  • Storage Temp.: -65°C to 100°C
  • Humidity range: Operating 5% to 95% (non-condensing)
  • Dimensions: 6.0cm x 4.5 cm
  • Weight: 20 grams




2.4 GHz 9 dBi N-Type Male Omni Antenna

Antenna Indoor 2,4 GHz, 9 db, dengan konektor N-Male.

Spesifikasi Omni Antenna:

Applications:
  • 2.4 GHz ISM Band
  • IEEE 802.11b, 802.11g Wireless LAN
  • IEEE 802.11n (Pre-N, Draft-N, MIMO) Applications
  • Bluetooth®
  • WiFi
  • Wireless Video Systems
  • Multipoint and Mobile Applications
Features:
  • Flexible "Rubber Duck" antenna
  • Tilt and swivel design
  • N-Male Connector
  • RoHS Compliant
Electrical Specifications
  • Frequency 2400-2500 MHz
  • Gain 9 dBi
  • Horizontal Beam Width 360°
  • Vertical Beam Width 25°
  • Impedance 50 Ohm
  • Max. Power 50W
  • VSWR < 2.0:1
  • Lightning Protection DC Ground
Mechanical Specifications
  • Length 15" (381 mm)
  • Max. Diameter 0.62" (15.7 mm)
  • Finish Matte Black
  • Connector N-Male
  • Operating Temperature -40° C to to 60° C (-40° F to 140° F)
  • Polarization Vertical
  • Flame Rating: UL 94HB
  • RoHS Compliant: Yes

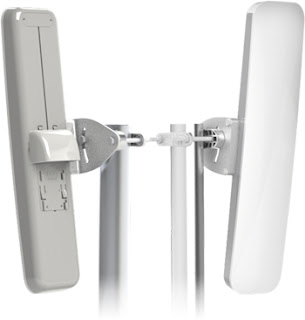

Sectoral Antenna 4.9-6.1GHz 15dbi

5 GHz Band Antena dengan 120 ° Broadband Sektoral Antena memberikan solusi biaya yang efektif untuk skala besar dan aplikasi Point-to-Multi-Point termasuk 1 buah kabel jumper N-Male to N-Male 1 meter, 5 GHz Band Sectoral Antena dengan Gain 15db kinerja yang stabil dengan ukuran kecil sehingga mudah untuk diimplementasikan. System Mounting yang fleksibel memungkinkan untuk instalasi cepat dan mudah. Antenna ini dilindungi dengan UV radome cocok untuk instalasi lingkungan yang keras.



Spesifikasi Sectoral Antenna 4.9-6.1GHz 15dbi:

Electrical

  • Frequency range: 4.9 - 6.1 GHz
  • Gain,typ.: 15 dBi
  • VSWR, max.: 1.8:1
  • 3 dB Beam-Width, H-Plane, typ.: 120 °
  • 3 dB Beam-Width, E-Plane, typ.: 8 °
  • Side Lobes, min.: ETSI EN 302 085 V1.2.3 – CS1
  • Polarization: Linear Vertical
  • Cross Polarization, min.: ETSI EN 302 085 V1.2.3 – CS1
  • Front to Back Ratio, min.: ETSI EN 302 085 V1.2.3 – CS1
  • Input power, max: 50 Watt
  • Input Impedance: 50 Ohm
  • Lightning Protection: DC Grounded

Mechanical

  • Dimensions (HxWxD): 573 x 95 x 53 mm (22.6"x3.7"x2.1")
  • Connector: N-Type, Female
  • Back Plane: Aluminum; protected through chemical passivation
  • Radome: UV Protected, Plastic
  • Mount: MNT-22

Environmemtal

  • Operating Temperature Range: -40° C to +65° C
  • Vibration: According to IEC 60721-3-4
  • Wind Load: 200 km/h (survival)
  • Flammability: UL94
  • Water Proofing: IP-65
  • Humidity: ETS 300 019-1-4, EN 302 085 (annex. A.1.1)
  • Ice and Snow: 10 mm radial (survival)
  • Salt Fog: According to IEC 68-2-11
  • Service Life: > 10 years





Solid Parabolic 5GHz 21dbi

The Directional antena parabola yang bekerja di pita 5 GHz. Ada kemungkinan untuk menggunakan Direct 21-5G dalam polarisasi horizontal atau polarisasi vertikal. Antena terbuat dari kualitas atas dua lapis ABS / kaca (PMMA) materi yang memungkinkan Direct 21-5G yang akan digunakan juga dalam kondisi iklim lebih sulit. Antena adalah tahan korosi dan masa pakai baterai yang sangat lama. Berat Direct 21-5G sangat rendah (sampai 0,69 KG).

Spesifikasi Solid Parabolic 5GHz 21dbi:
Frequency Band: 5470 – 5725 MHz
  • Dimensions: 360 x 270 mm
  • Gain: 21 dBi
  • -3 dB Beamwidth: 10°
  • Weight: 690 g
  • Connector: N – Female
  • Polarization: Horizontal / Vertical
  • Impedance: 50 ?
  • Material: Aluminium + ABS

Semoga bermanfaat
